手持激光三维扫描仪对钣金冲压件三维检测与逆向设计

需要解决的问题

客户是一家设计生产烧烤炉设备的公司，在日常生产中，对于加工生产的工件，都需要对其进行加工精度检测，以此来判断工件是否为合格品。

1、客户样件弧形，传统测量难以实现。

2、需要快速三维检测样件变形度与厚度，客户自己做逆向设计。
钣金冲压件三维检测解决方案
1、扫描设备：手持激光三维扫描仪

2、扫描对象：钣金冲压件

3、应用行业：机械制造

4、解决方案：质量检测与逆向设计

烧烤炉及其配件部分，多为曲面工件，采用传统机械测量难以得到其准确的尺寸数据比较耗时费力。使用手持式三维激光扫描仪，可以很方便且准确的得到工件的外形3D数据，然后将其与标准的三维数模进行比对，即可直观全面的得到工件的加工偏差分布情况。

手持式三维激光扫描仪工作时间：

贴标记点用时5分钟

扫描时间10分钟
钣金冲压件三维检测结果

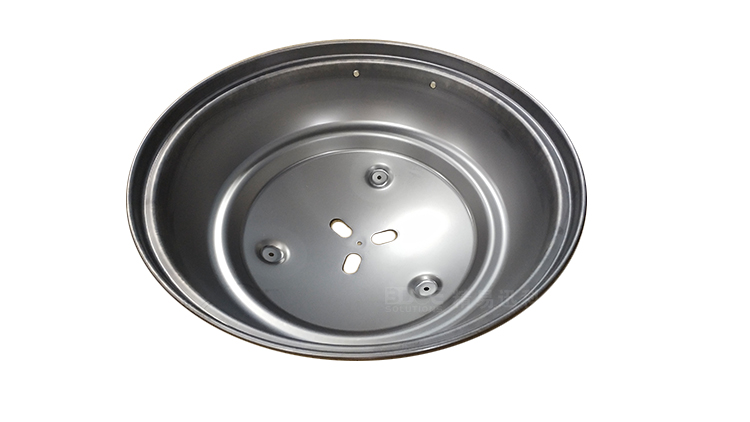

1.实物图片

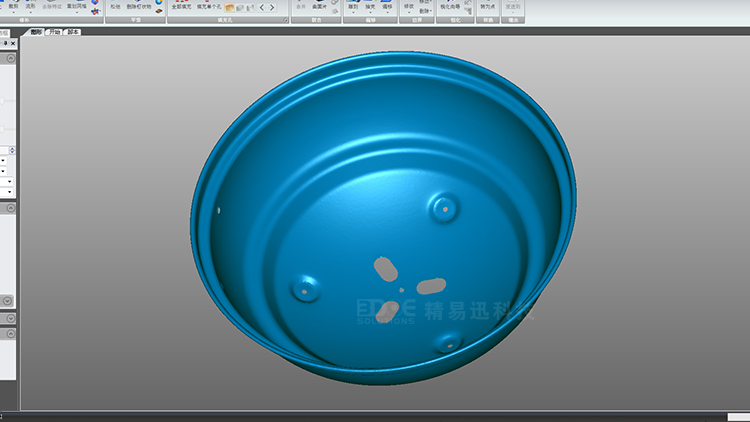

2.扫描数据

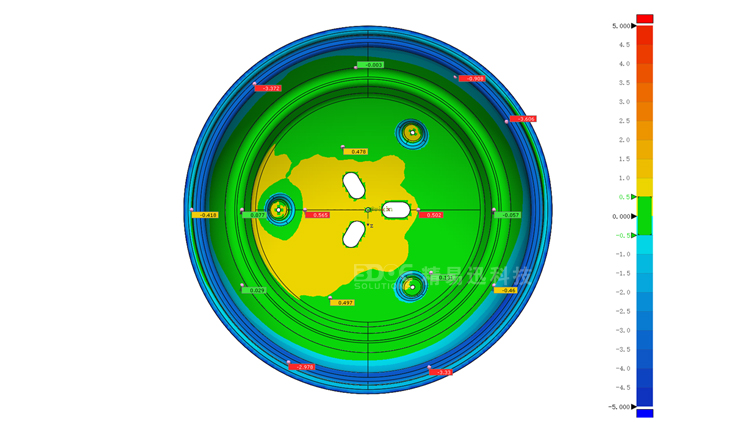

3.数模比对结果

使用手持式三维激光扫描仪采集钣金冲压件的外形3D数据，然后将扫描得到的三维点云数据导入3D数模检测软件中,做3D数模检测对比，得到工件的偏差分布色谱图。在色谱图上对重点区域进行创建注释，得到该区域的具体偏差数值。通过此方法，可以快速准确的完成钣金冲压件的加工精度检测。
