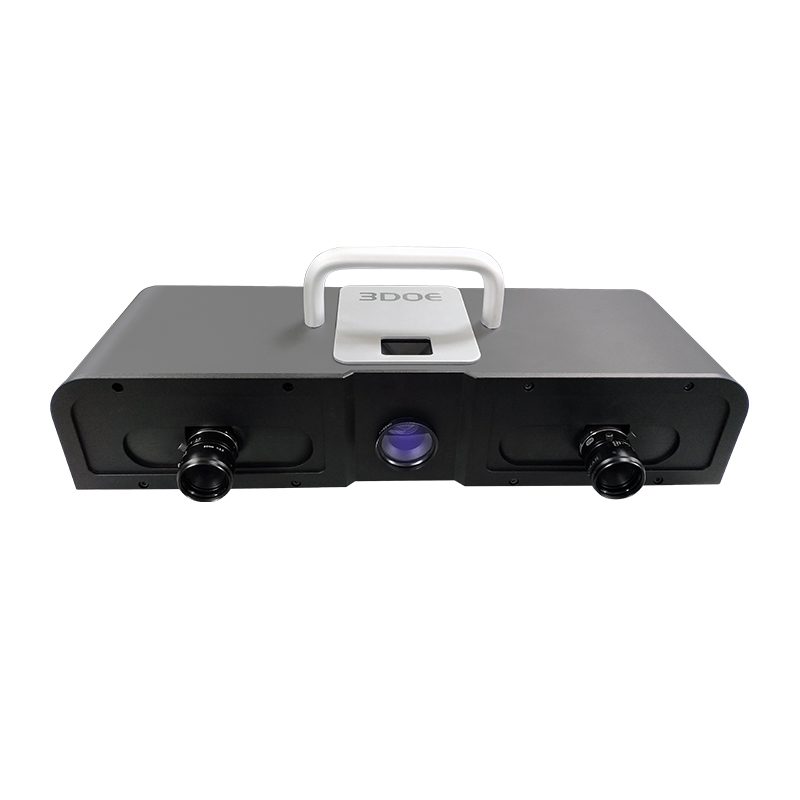

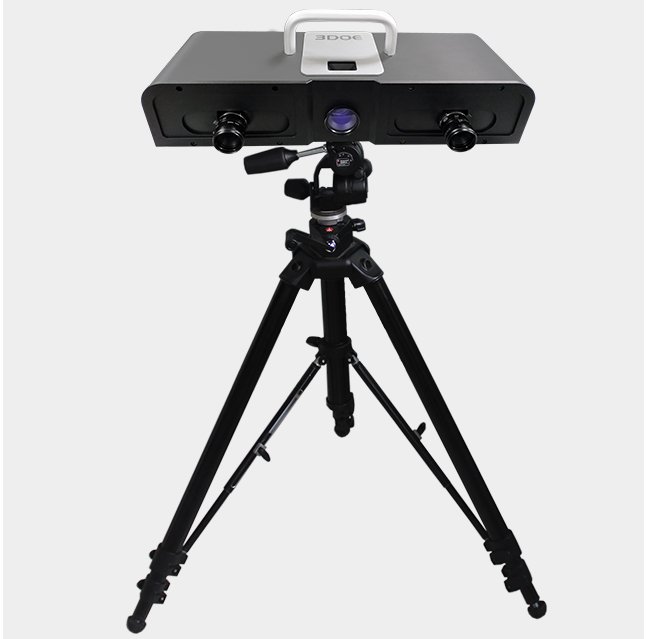

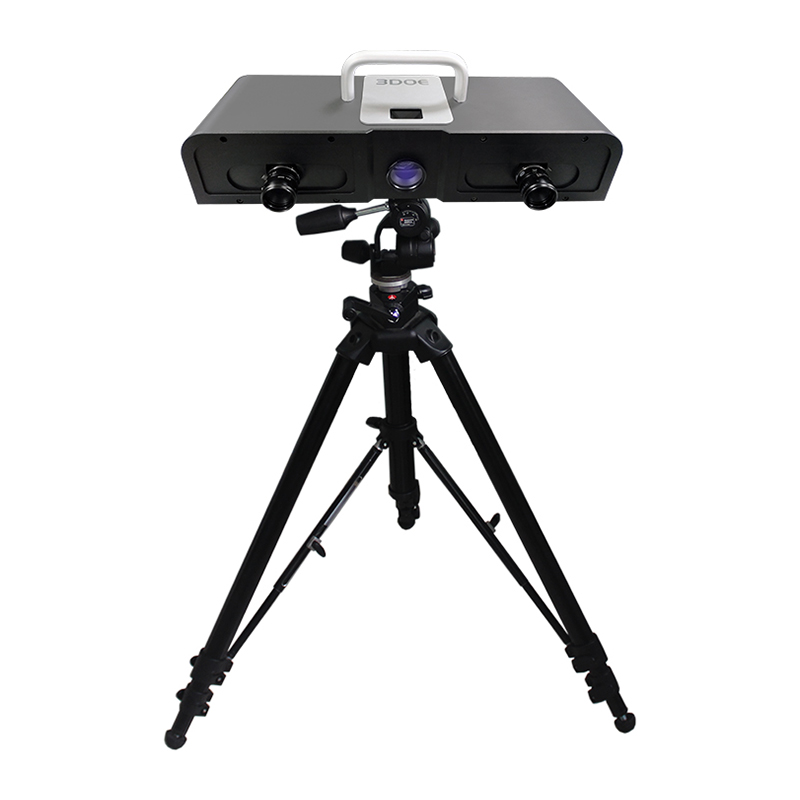

PTS-E蓝光拍照式三维扫描仪-(双目)

所属分类:拍照式三维扫描仪

产品型号:PTS-E300,PTS-E500

PTS-E 系列采用先进的蓝光光栅扫描技术,搭载公司独立开发的控制芯片及高精度工业相机,可以满足各种高精度三维测量的需求。

0755-86131192

产品介绍经典案例技术参数应用领域联系我们

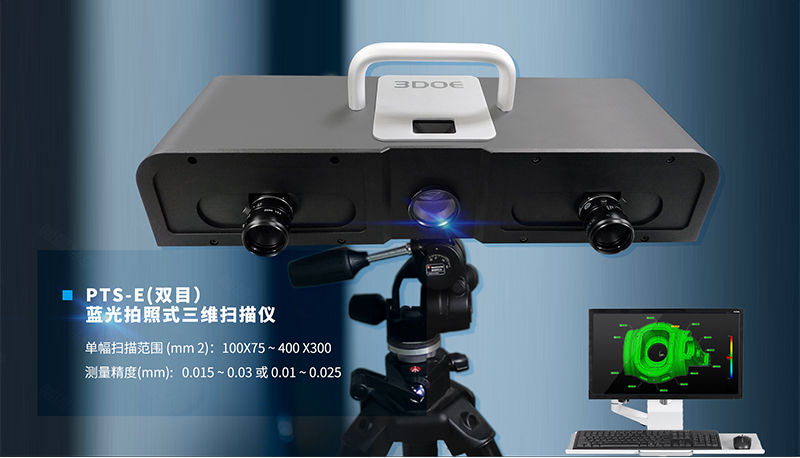

PTS-E(双目型)蓝光拍照式三维扫描仪采用先进的蓝光光栅扫描技术,搭载公司独立开发的控制芯片及高精度工业相机,可以满足各种高精度三维测量的需求。




产品特点:

▶ 非接触式蓝光扫描,光源细腻度好 。适应柔软、易变形物体测量。

▶ 测量景深大:景深范围为300~500mm。

▶ 兼具多色光扫描技术,更好的感光适应性。

▶ 更高的细节展现,分辨率可达 0.03mm 。

▶ 大数据量优化处理技术。

▶ 适合小至几毫米大至几米的不同大小产品扫描。

▶ 设备体型小、占地少、无噪音,可方便带至测量现场,大、重型物体扫描时可移动扫描设备。

▶ 设备配套扫描软件,自主软件知识产权。专业的研发团队,提供24小时候机服务,可以按客户需求定制。

▶ 3D扫描仪操作简单,不需过多的培训(2-3个工作日)即可以熟练操作。

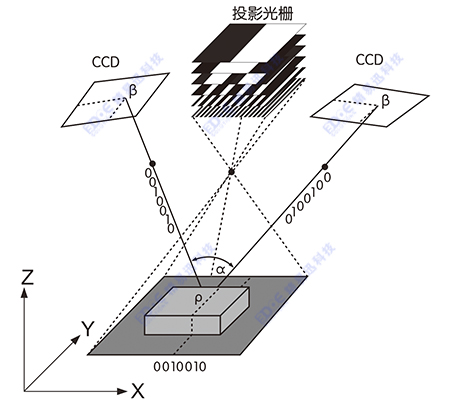

设备测量原理



精易迅三维扫描仪由高分辨率的工业 CCD 相机和光栅投影单元组成, 采用结构光测量的方式,利用光栅投影单元将一组具有相位信息的光栅条纹投影到被测物体表面, 左右两个相机同步测量,结合计算机视觉技术、光电传感技术、图象处理技术以及软件控制等技术可以在极短的时间内获取物体表面的高密度三维数据。采用旋转物体或者扫描头,变换扫描视角,基于多视角点云的自动拼接技术,可完成物体全方位 360°扫描。



蓝光的优势:波长越短,反射性越好,对于纹理复杂的物体成像效果越好!


▣  经典案例

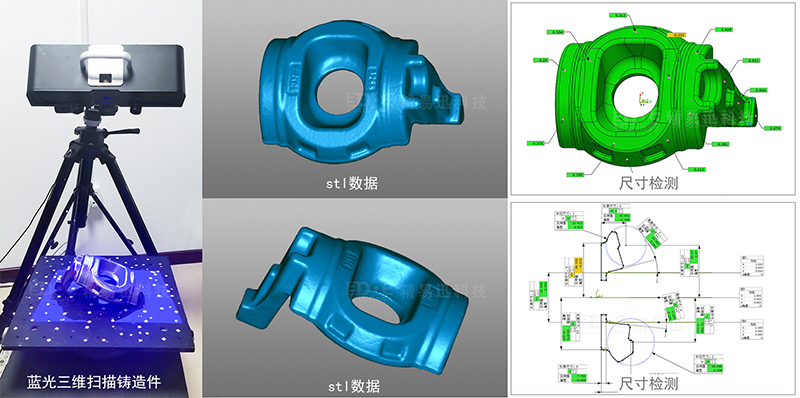

铸造件三维检测

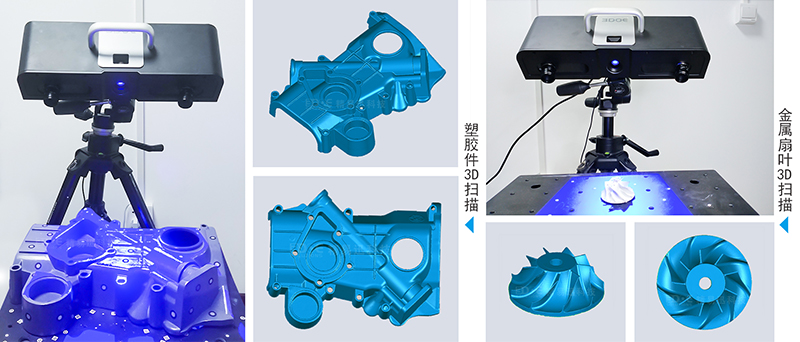

塑胶件、金属件 3D扫描



▣  技术参数

镜头数量

双目型

产品型号

PTS-E300

 PTS-E500

扫描方式

非接触式蓝光扫描

单幅扫描范围(mm2 )

100×75~400×300

100X75~400 X300

最大测量范围(mm3 )

2000×1500×1500

2000 X1500 X1500

测量精度(mm)

0.015~0.03

0.01~0.025

单幅扫描点数(像素)

3,000,000X2

5,000,000X2

单幅扫描速度

< 1.5S

平均点距(mm)

0.048 ~ 0.192

0.04 ~ 0.16

输出文件格式

ASC, STL, OBJ等,可与Geomagic, Imageware, 3Dmax等对接

拼接方式

              标记点全自动拼接,智能融合为单层点云


▣  应用领域

汽车配件
工业设计
逆向设计(抄数)
模具设计、检测
工艺品扫描
木雕雕刻扫描
服装设计
游戏制作
家用电器
电子产品
教学研究
文物修复考古等领域,

了解具体应用,欢迎在线咨询(留言)或 来电 0755-86131192!

提供系统定制解决方案!
