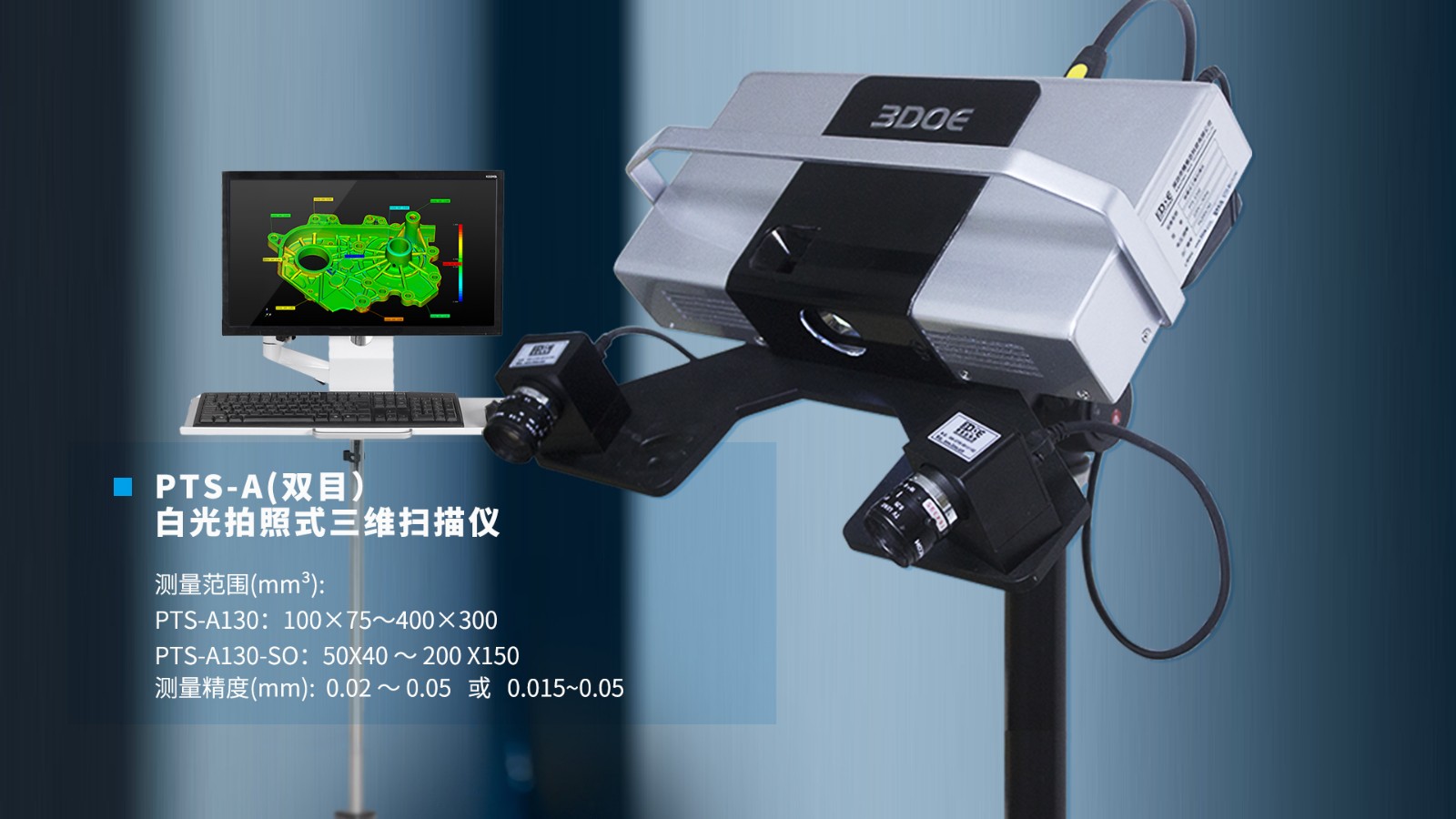

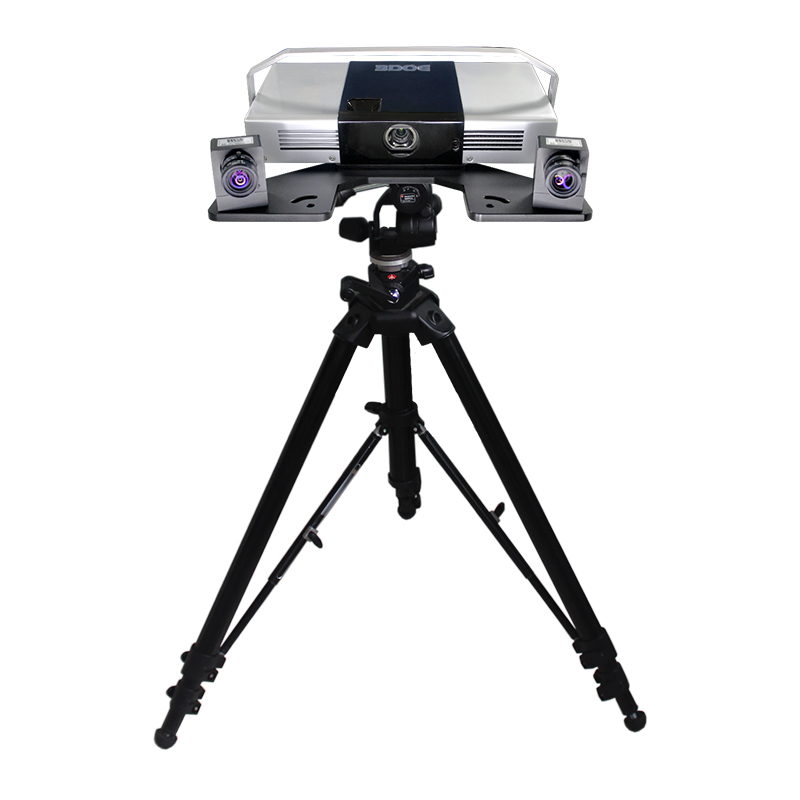

白光PTS-A系列（双目）拍照式三维扫描仪

所属分类:拍照式三维扫描仪

产品型号:PTS-A130 / PTS-A130-SO

PTS-A系列工业级高精度拍照式三维扫描适用于工业设计，逆向工程及尺寸三维检测等，非接触式结构光学测量，德国进口相机，自主研发配套软件，具有高精度高稳定性。成功解决方案应用领域有：模具、钣金件、大型铸造件、油泥模型、注塑件、雕刻件、汽车零部件等的逆向三维扫描和三维检测。

0755-86131192

产品介绍经典案例技术参数应用领域联系我们

白光PTS-A系列（双目型）白光拍照式三维扫描仪适用于工业设计，逆向工程及尺寸三维检测项目等，非接触式结构光学测量，德国进口相机，自主研发配套软件，获取物体3D外轮廓具有高精度高稳定性。

成功解决方案应用领域有：模具、钣金件、大型铸造件、油泥模型、注塑件、雕刻件、汽车零部件等的逆向三维扫描和三维检测等。

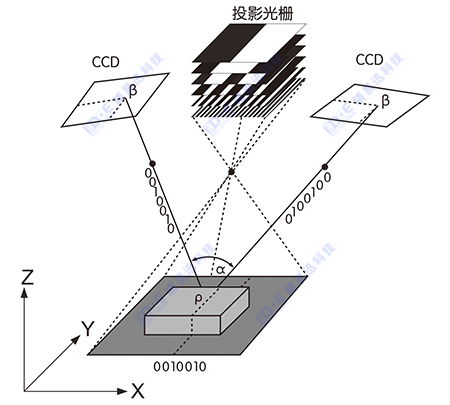

拍照式三维扫描仪——测量原理

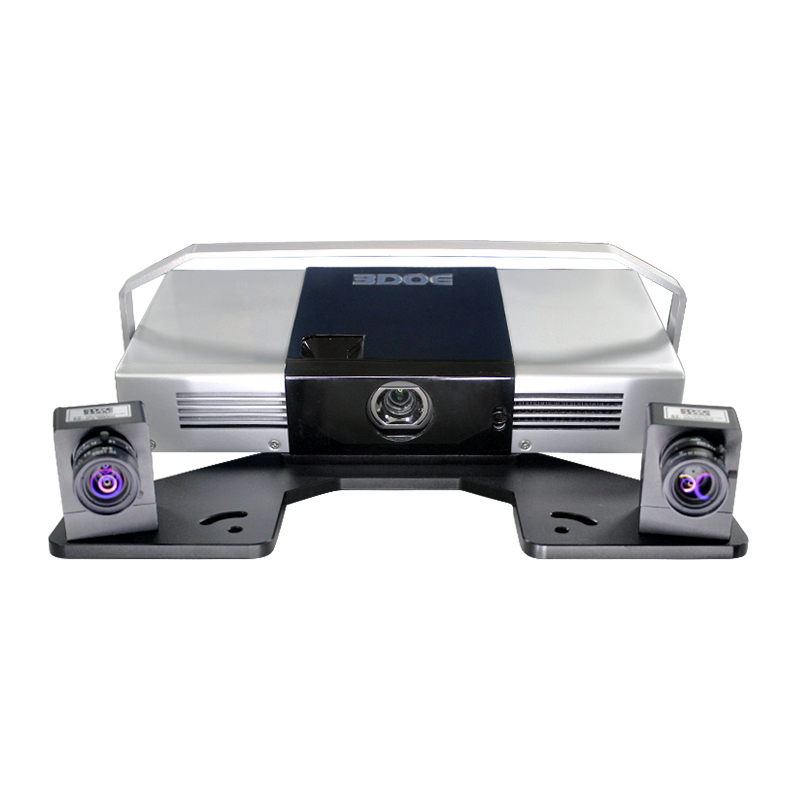

精易迅三维测量头由左右两个高分辨率的工业 CCD 相机和光栅投影单元组成，采用结构光测量的方式，利用光栅投影单元将一组具有相位信息的光栅条纹投影到被测物体表面，左右两个相机同步测量，结合计算机视觉技术、光电传感技术、图象处理技术以及软件控制等技术可以在极短的时间内获取物体表面的高密度三维数据。采用旋转物体或者扫描头，变换扫描视角，基于多视角点云的自动拼接技术，可完成物体全方位 360°扫描。

产品特点：

硬件

1）德国进口工业级高精度相机，单幅扫描点数（像素）：130万x2。

2）可灵活调节镜头位置和扫描距离，实现多种扫描范围和精度，适合小至几毫米大至几米不同大小的产品扫描。

3）非接触式（白光）光栅投影扫描技术，适应柔软、易变形物体的测量要求。

4）设备硬件体型小，占地少，无噪音，可方便带至测量现场。

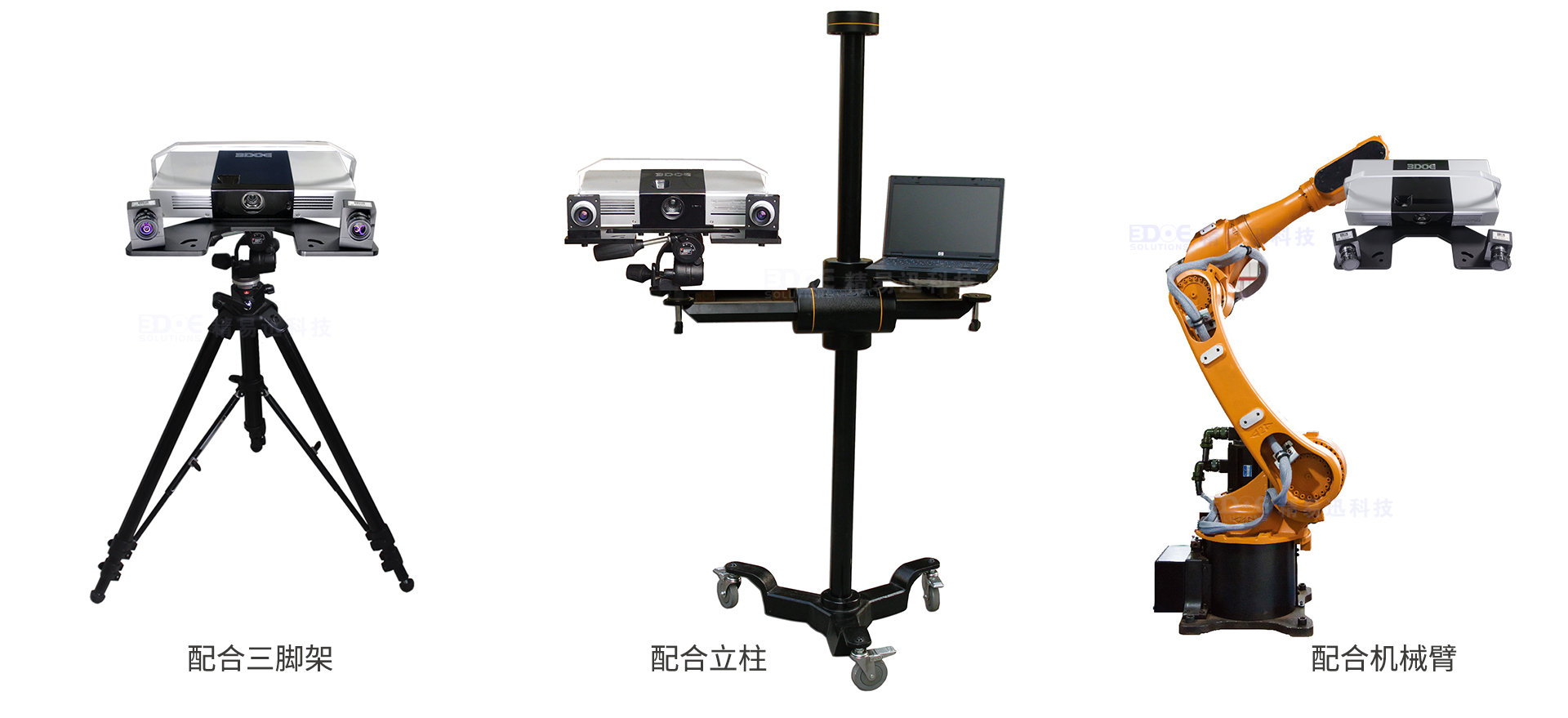

5）可搭配三脚架，机械臂，转台使用，灵活调整扫描仪位置，适应重型、不易搬动的物体扫描。

软件

1）标记点全自动拼接，智能融合为单层点云，加以形成物体三维测量数据，从而实现物体全方位扫描。

2）自行研发制造，自主软件知识产权，专业的研发团队，提供24小时候机服务，可以按客户需求定制。

3）扫描操作简单，不需过多的培训（2－3个工作日）即可以熟练操作；

4）测量所得的点云数据为ASC, STL, PLY, IGES, OBJ, DXF等，可直接与Surfacer, image ware, UG, CATIA, Geomagic, Pro/E, Master CAM 等软件进行数据交换。

可选配件

自动/手动转台校正板转向云台升降台

显影剂标记点航空箱三脚架/立柱

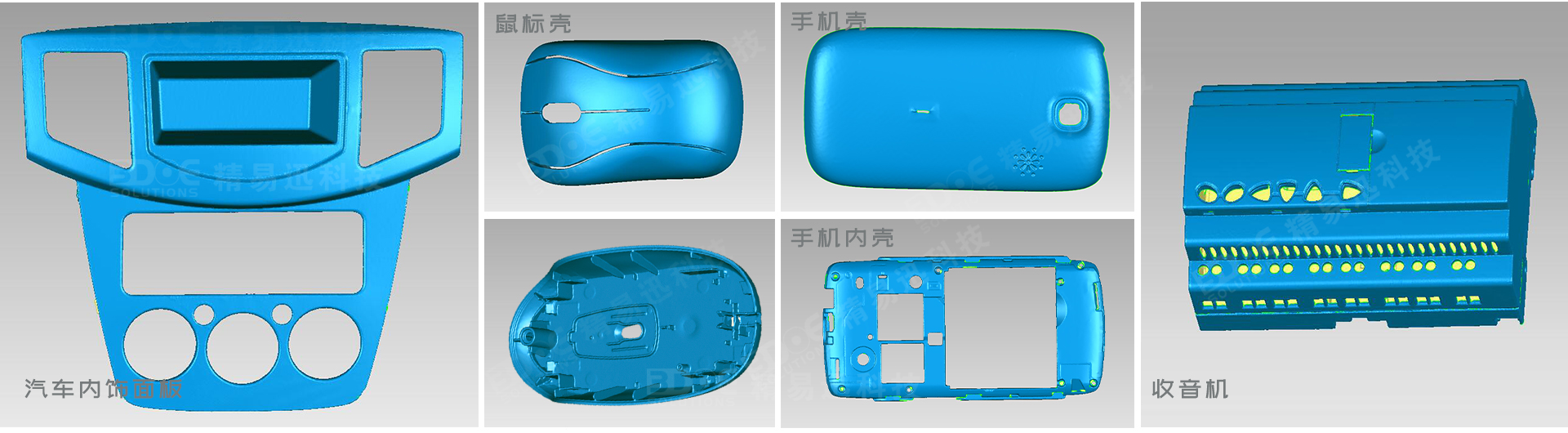

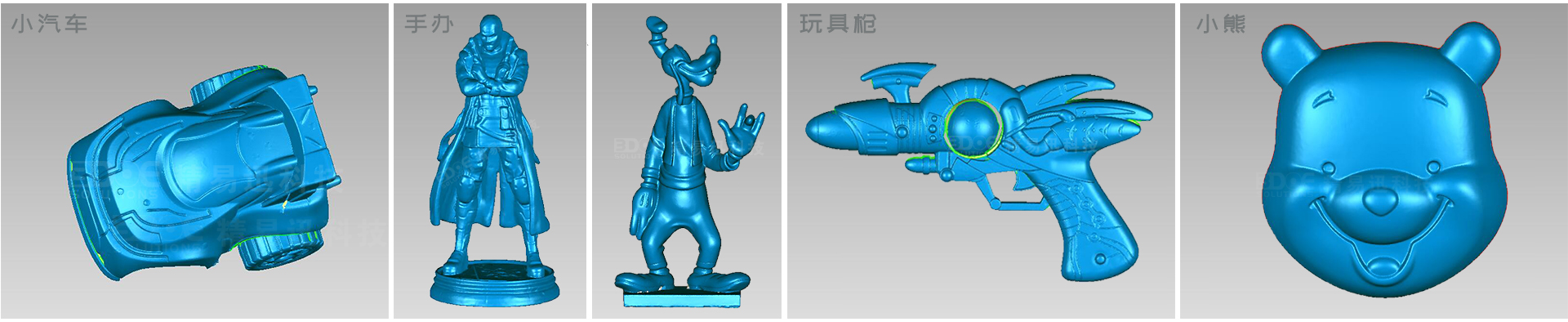

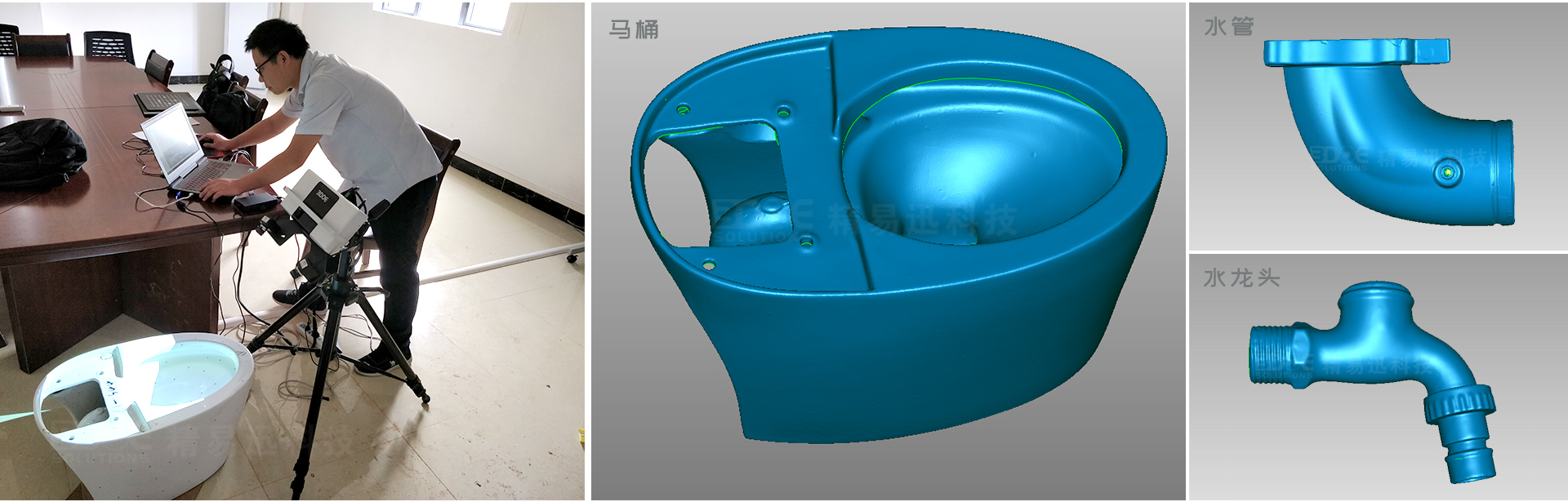

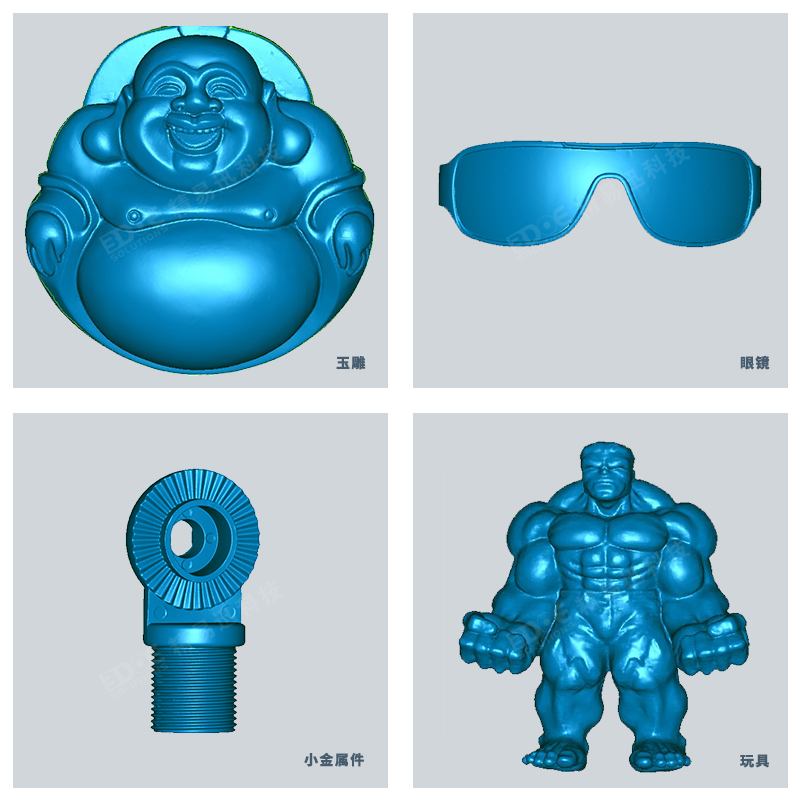

▣ 经典案例

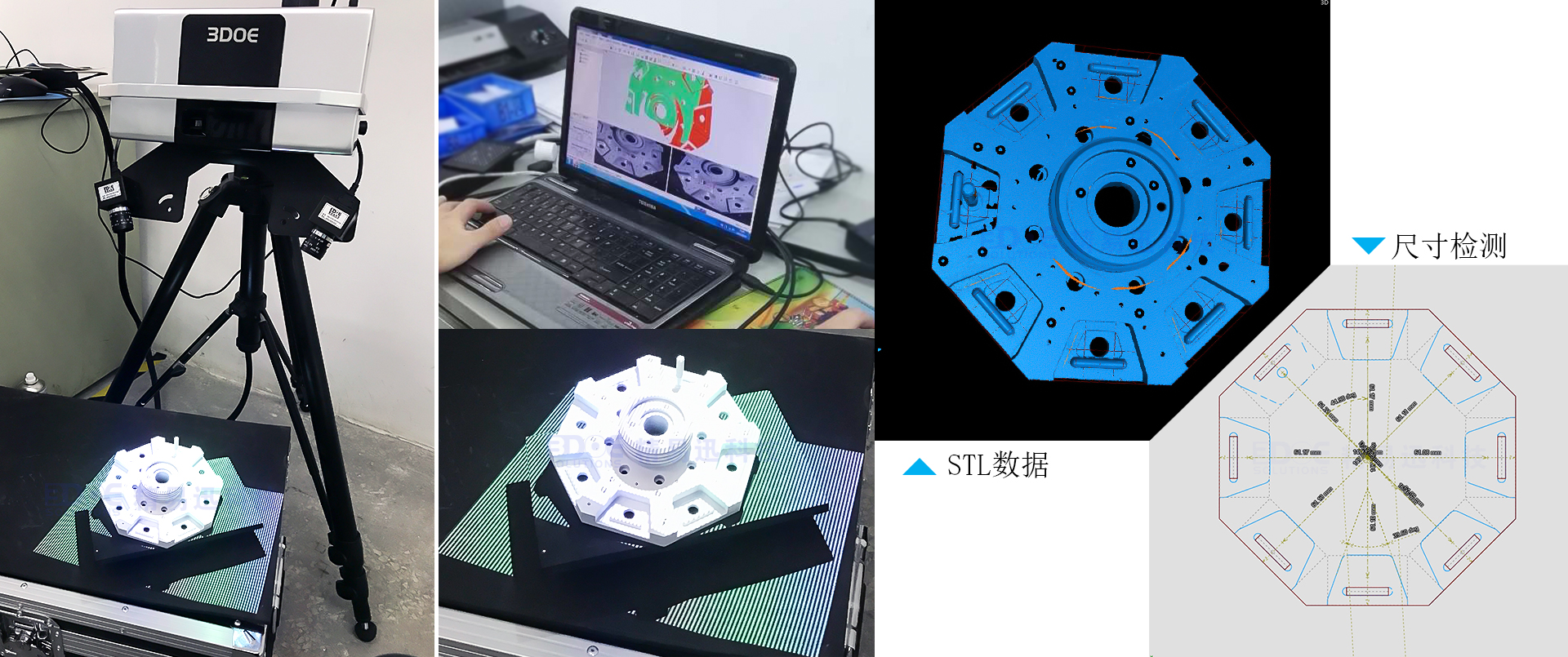

精密金属部件尺寸检测

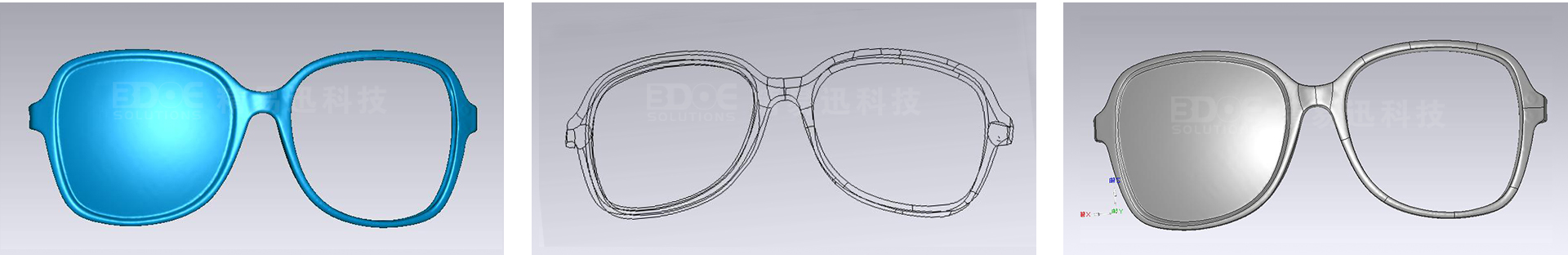

眼镜三维扫描逆向设计


扫描获取STL数据 3D造型或提取特征边界线

▣ 技术参数

镜头数量	双目型
产品型号	PTS-A130	PTS-A130-SO
扫描方式	非接触式白光扫描
单幅扫描范围(mm2 )	100×75～400×300	50X40~200 X150
最大测量范围(mm3 )	2000×1500×1500	1000 X750 X750
测量精度(mm)	0.02～0.05	0.015~0.05
单幅扫描点数(像素)	1,300,000×2
单幅扫描速度	<5S
平均点距(mm)	0.07 ~ 0.3	0.04 ~ 0.15
输出文件格式	ASC, STL, OBJ等，可与Geomagic, Imageware, 3Dmax等对接
拼接方式	标记点全自动拼接，智能融合为单层点云
