0755-86131192俗话说民以食为天，现在打开电视恨不能每个台都有美食栏目，人活着首先就是吃饭，做饭的方式多种多样，但是都离不开火，燃气灶的出现给现时代的人们提供了非常方便的做饭方式，随着家用燃气灶具品种增多，款式新颖，安全措施增强，材质、功能和性能等均有所改善。在生产质量和可靠性，工艺水平，自动化和智能化程度，性能指标的先进性，节能和环保，安全使用等方面也都有所提高。
燃气灶具的加工生产离不开质量和精度，燃气灶好不好用，关键看炉头。炉头有着“灶具之心”之称。作为灶具的核心部件，炉头的成本占据总成本的1/3，下面我们使用蓝光拍照式3D扫描仪来检测燃气灶炉头的精度。
客户需求：
1、检测对象：燃气灶炉头
2、客户需求：快速获取燃气灶炉头的三维模型并进行质量检测，发现燃气灶炉头质量问题还需要对生产模具进行3D检测，通过3D曲面检测进行分析和判断问题。
3、目前客户需要解决的难点：
燃气灶炉头尺寸精度要求高，传统三坐标难以检测，检测效率慢，结构复杂零件的完整数据难以获取。
燃气灶炉头是不规则圆柱型难以检测，传统人工测量精准度不高无法检测产品加工的具体误差，特别是燃气灶炉头的曲面弧度和角度的检测。
燃气灶炉头3D全尺寸检测解决方案(蓝光拍照式3D扫描仪)
1、准备工作
首先需要对被扫描样件进行表面处理：
1）由于三维扫描仪采用光学的办法对物体进行扫描，因此有些物体表面反光、透光或吸光的物体需要做表面处理喷涂显像剂。

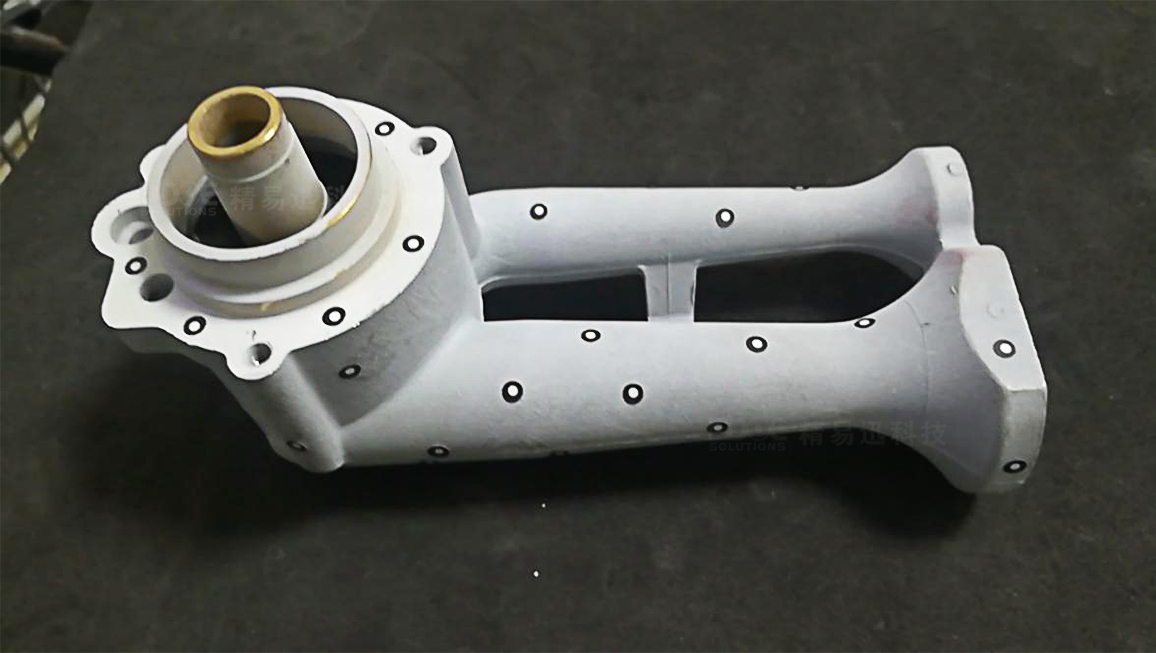

2）粘贴标记点，标记点拼接是软件算法执行的。三维扫描系统需要对两幅之间识别的公共标记点进行叠加使得两幅扫描存在于一个统一的坐标系，从而达到数据完整拼接。
2、扫描获取三维数据
扫描燃气灶炉头，我们技术工程师采用蓝光拍照式3D扫描仪（PTS-E）进行扫描，获取燃气灶炉头的3D虚拟数据。

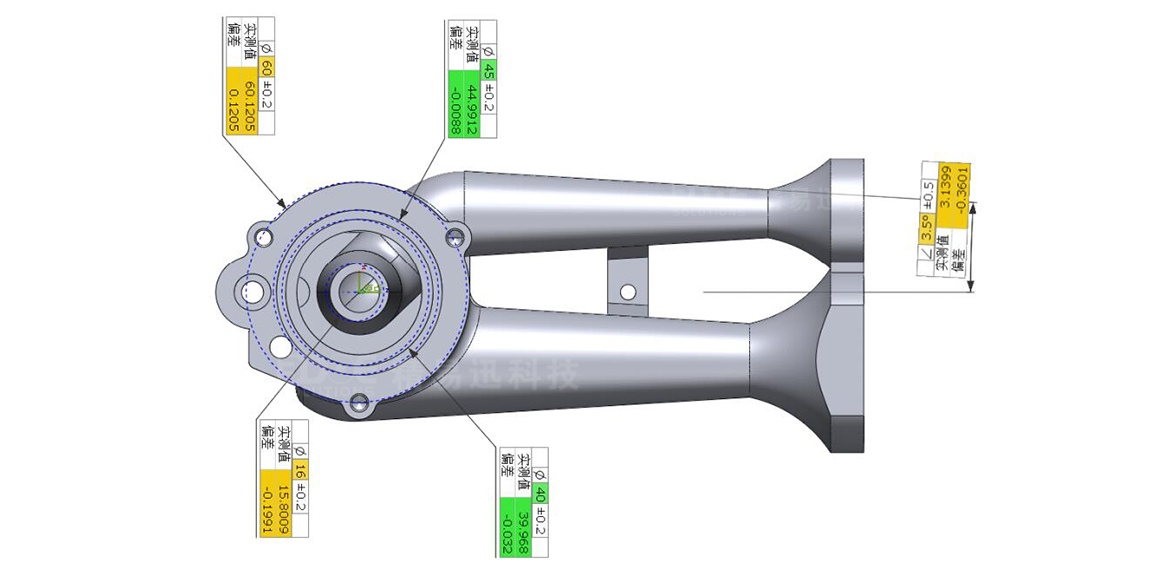

3、3D检测数模对比
燃气灶炉头做3D检测数模对比，测量燃气灶炉头的轮廓，曲面的弧度等参数，标注出偏差结果。
燃气灶炉头3D检测解决方案中采用的蓝光拍照式3D扫描仪的亮点
1. 非接触式蓝光3D扫描仪
2. 可快速获取纹理复杂的3D数据
3. 扫描速度快、精度高
4. 可逆向设计，减少设计时间
5. 可快速测量车灯尺寸
燃气灶3D检测解决方案总结：
精易迅采用蓝光拍照式3D扫描仪，对燃气灶炉头进行3D扫描，快速获取燃气灶炉头的完整3D数据，对燃气灶在生产流程中不同阶段进行3D检测，可生成精确的曲面检测报告和尺寸检测报告，分析燃气灶炉头的全尺寸方位偏差。提高燃气灶的性能和对燃气的使用率，最大程度减少燃气浪费，提供燃气灶的功率；蓝光拍照式3D检测速度快、效率高，可以从成本和人工上面提高效率、降低成本，更好的提高工作质量。
